Sisteme de localizare a defectelor de izolatie - EDS Dispozitive speciale pentru cresterea sigurantei in exploatare a instalatiilor electrice. Pentru obtinerea unei sigurante in exploatare a instalatiilor electrice si pentru a evita intreruperile accidentale care, de obicei, sunt foarte costisitoare, este necesara depistarea din timp a defectelor de izolatie. Din acest motiv, in sistemele de alimentare fara impamantare (sisteme IT) este necesara supravegherea instalatiei ON-LINE. A-ISOMETER® monitorizeaza si informeaza in timp util date despre starea sistemului. Localizarea si eliminarea rapida a defectelor de izolatie respecta in totalitate normele DIN VDE 0100-410 (VDE 0100 part 410:1997-01) si IEC 60364-4-41:2001. Sistemul EDS este un sistem modular, ideal pentru indeplinirea acestor cerinte si se poate utiliza in diverse domenii. Acest sistem se foloseste pentru monitorizarea circuitelor principale si de control (exemplu: in centrale electrice, spitale, controlul circulatiei, controlul traficului aerian, naval, feroviar, instalatii industriale, industria hartiei, industria petroliera, industria gazelor naturale, industria miniera, industria constructiilor de masini precum si in multe alte sectoare). Exemplu de aplicatie : Avantajele utilizarii unui sistem de supraveghere a izolatiei tip EDS Nu este necesara deconectarea instalatiei, localizarea defectului de izolatie facandu-se in timpul functionarii Localizarea rapida a sub-circuitelor defecte Detaliile despre localizarea defectului sunt transmise la centrul de comanda Costuri reduse de intretinere si reparatii Monitorizarea izolatiei in sisteme cu nulul izolat AC, DC si AC/DC (sisteme IT) cu ajutorul unui sistem de supraveghere a izolatiei tip EDS cu functie de control, localizare si semnalizare a defectelor de izolatie. A-ISOMETER® IRDH575

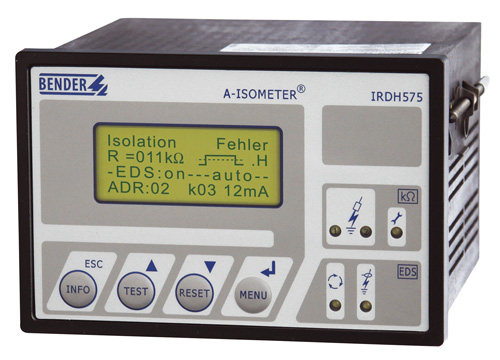

	Descrierea produsului A-ISOMETER® din seria IRDH575 monitorizeaza rezistenta de izolatie in sisteme cu nulul izolat (sisteme IT). Aceste izometre se folosesc in sisteme 3(N)AC, AC/DC si DC, precum si in sisteme AC ce contin componente DC cum ar fi: redresoare, convertoare, tiristoare, etc. IRDH575 in combinatie cu evaluatoarele de defect din seria EDS si cu transformatoarele de masura curent formeaza un sistem de localizare a defectelor de izolatie. Caracteristici produs Monitorizeaza rezistenta de izolatie pentru sisteme IT 3(N)AC, AC/DC si DC, 20...575V/340...760V Valoare de raspuns 1 kΩ...10 MΩ Tasta INFO pentru afisarea parametrilor sistemului precum si a rezistentei capacitive Testare automata cu mesaj de alarma pentru defectiuni Buton TEST/RESET intern/extern 2 contacte de alarma separate Operare N/C sau N/O Afisaj cu cristale lichide de 4 X 16 caractere alfanumerice Interfata RS-485 Memorare evenimente, deconectare automata si interfata de iesire 0/4...20mA Poate localiza defectul de izolatie pentru 1.080 circuite Curent de test pentru localizarea defectului, programabil Se utilizeaza in combinatie cu aparate pentru evaluarea rezistentei de izolatie din seria EDS4..
Detalii tehnice

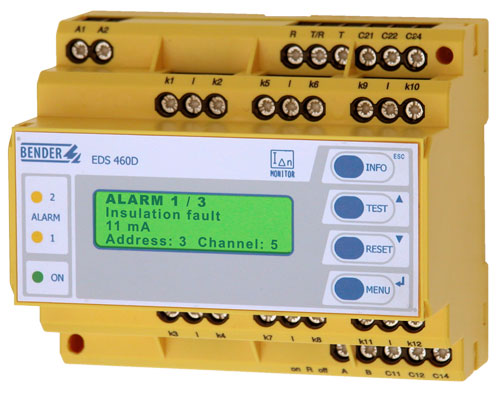

Dispozitiv pentru evaluarea rezistentei de izolatie pentru sisteme EDS Descrierea produsului Dispozitivele pentru evaluarea rezistentei de izolatie din seria EDS460/490 in combinatie cu A-ISOMETER® IRDH575 sau cu dispozitive generatoare de curent de test PGH localizeaza defectele de izolatie. La un EDS pot fi conectate pana la 12 transformatoare de masura curent. Interfata RS-485 permite conectarea la izometrul IDRH575 a 90 de EDS, deci pot fi monitorizate pana la 1.080 circuite. Timpul de scanare este de aproximativ 4...10s. Caracteristici generale produs Localizarea defectelor de izolatie si masurarea curentului rezidual Este conceput pentru sisteme AC, 3AC, DC sau IT Functie de control si afisare Monitorizeaza 12 canale prin transformatoare de masura curent de tipul W, WR sau WS Cu 90 EDS intr-un sistem se pot monitoriza 1.080 canale Valoarea de raspuns 2...10mA (100 Ω/V); EDS461/491: 0,2...1mA (1000 Ω/V) Timpul de scanare pentru toate canalele este de maxim 10s Memoreaza pana la 300 de evenimente 2 contacte de alarma separate Operare N/O sau N/C Buton TEST/RESET cu conexiune externa BMS cu domeniu 1..90 Interfata seriala RS-485 Monitorizarea continua a transformatoarelor de masura curent Memorarea defectelor In plus poate fi masurat curentului rezidual AC EDS460-D / EDS461-D
	Caracteristici produs Versiunea ...-D utilizeaza un display grafic LCD cu cristale lichide pentru afisarea informatiilor in mai multe moduri. Aceasta versiune se alege atunci cand este nevoie de afisarea locala si detaliata a informatiilor referitoare la toate dispozitivele ce se pot conecta prin intermediul interfetei BMS Intr-un sistem pot fi folosite mai multe dispozitive EDS460D Acest dispozitiv este capabil sa asigneze parametri la toate dispozitivele conectate prin intermediul interfetei BMS si sa afiseze toate detaliile masurarilor Dispozitivul memoreaza pana la 300 de inregistrari ale evenimentelor (data, timpul, canalul, codul evenimentului, valoarea masurata), deci se poate afla oricand ce s-a intamplat la un moment dat. Versiunea EDS461-D ofera o mai buna senzitivitate a masurarilor. Este de preferat a fi utilizata pentru circuite de control sau in locatii medicale pentru sisteme pana la 230V AC sau 220V DC
Detalii tehnice

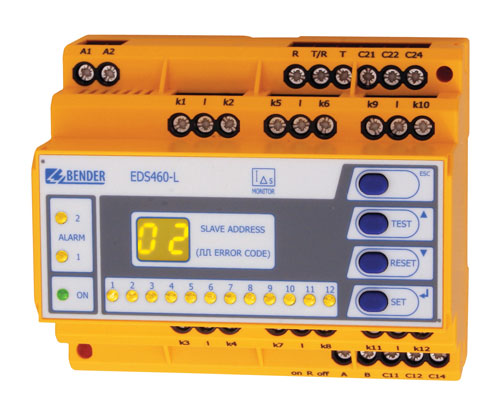

EDS460-L / EDS461-L
	Caracteristici produs Display cu 2 digitale pentru afisarea codurilor de eroare si afisaj cu led-uri (7 segmente) LED de alarma Setarea parametrilor se poate face prin intermediul dispozitivelor EDS...-D, A-ISOMETER®IRDH575, panoul de alama si test MK2430 sau convertorul de protocol FTC470XET Versiunea EDS461-L ofera o mai buna senzitivitate a masurarilor. Este de preferat a fi utilizata pentru circuite de control sau in locatii medicale pentru sisteme pana la 230V AC sau 220V DC
Detalii tehnice

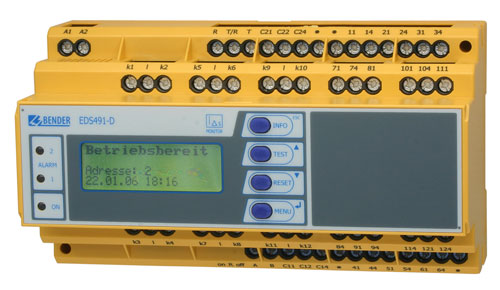

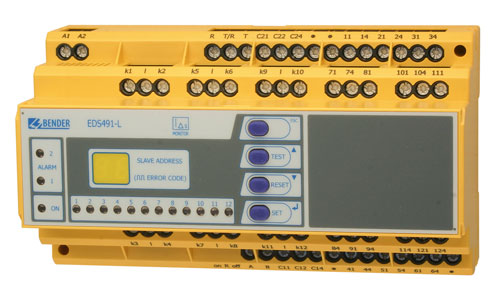

EDS490-D / EDS491-D
	Caracteristici produs Versiunea ...-D utilizeaza un display grafic LCD cu cristale lichide pentru afisarea informatiilor in mai multe moduri. Acest dispozitiv este capabil sa asigneze parametri la toate dispozitivele conectate prin intermediul interfetei BMS si sa afiseze toate detaliile masurarilor Dispozitivul memoreaza pana la 300 de inregistrari ale evenimentelor (data, timpul, canalul, codul evenimentului, valoarea masurata), deci se poate afla oricand ce s-a intamplat la un moment dat. Versiunea EDS490/491 are un contactor de alarma pentru fiecare canal masurat Contactele de alarma sunt izolate galvanic Versiunea EDS491-D ofera o mai buna senzitivitate a masurarilor. Este de preferat a fi utilizata pentru circuite de control sau in locatii medicale pentru sisteme pana la 230V AC sau 220V DC
Detalii tehnice
EDS490-L / EDS491-L
	Caracteristici produs Display cu 2 digitale pentru afisarea codurilor de eroare si afisaj cu led-uri (7 segmente) LED de alarma Versiunea EDS490/491 are un contactor de alarma pentru fiecare canal masurat Contactele de alarma sunt izolate galvanic Versiunea EDS491-L ofera o mai buna senzitivitate a masurarilor. Este de preferat a fi utilizata pentru circuite de control sau in locatii medicale pentru sisteme pana la 230V AC sau 220V DC
Detalii tehnice

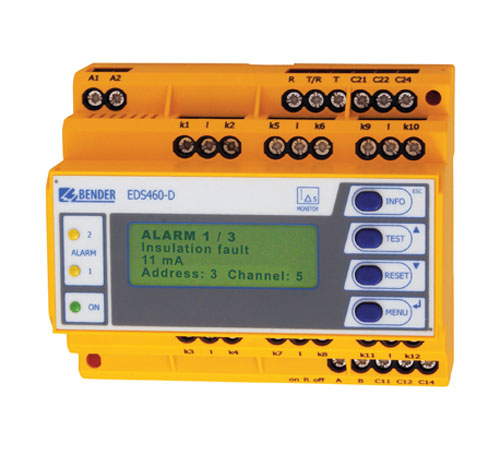

EDS460-DG pentru sisteme de c.c. cu neutrul izolat
	Descrierea produsului Evaluatoarele de defecte de izolatie EDS460-DG sunt utilizate in combinatie cu izometrele IRDH1575, IR1575PGH sau impreuna cu dispozitivele generatoare de curent de test din seria PGH47.. in sisteme de c.c. cu neutrul izolat. Curentul de test generat de dispozitivul IRDH575, sau IR1575PGH, sau PGH... este scanat de transformatoarele de masura curent si evaluat de evaluatorul de defect de izolatie EDS460-DG. Caracteristici produs Localizarea defectelor de izolatie in sisteme IT de c.c. (20..308 V) 12 canale de masura pentru transformatoarele de masura curent din seria W, WR, WS Pot fi interconectatte pana la 90 de dispozitice (1.080 canale de masura) Timpul maxim de scanare pentru toate canalele de masura este de maxim 10s (scanare paralela) Senzitivitate valoare de raspuns 2..10 mA Posibilitate memorare 300 de evenimente 2 relee de alarma cu cate un contact pentru fiecare Operare N/C sau N/O Conexiune externa pentru buton Test/Reset Display grafic Adresa BMS 1..90 Interfata RS-485 Monitorizare permanenta a conexiunii CT Masurarea curentilor reziduali c.a.
Detalii tehnice

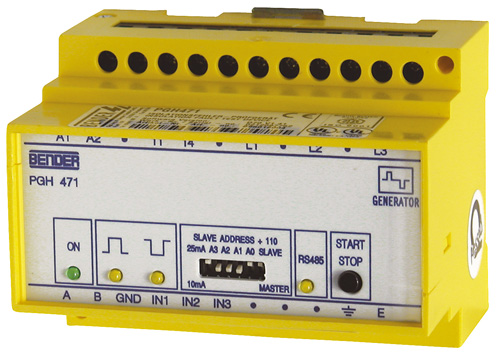

Dispozitiv generator de curent de test PGH471 / PGH473
	Descrierea produsului Dispozitivele generatoare de curent de test din seria PGH47.. genereaza in sistem un curent de test pentru localizarea defectelor de izolatie. Exista mai multe variante ale acestui dispozitiv functie de valoarea maxim admisa a curentului de test. Se folosesc in sisteme care includ dispozitive de monitorizare a defectelor de izolatie. Caracteristici produs Curent de test: PGH471: max. 25/10 mA; PGH473: max. 2,5/1 mA LED Power LED alarma RS-485 activ Doua LED-uri de alarma ce indica polaritatea curentului de test (pozitiv sau negativ) Releu de alarma cu un contact N/O ce indica ca localizarea defectului este in curs Buton START/STOP pentru activarea/dezactivarea localizarii defectului de izolatie
Detalii tehnice
Dispozitiv portabil pentru localizarea defectelor de izolatie EDS3060 / EDS3360
	Descrierea produsului Sistemele portabile EDS3060/3360 localizeaza defectele rezistentei de izolatie in sisteme IT cu nulul izolat. Sistemul contine: evaluatorul pentru defecte de izolatie EDS165/165-3, diferite tipuri de clesti de masura precum si diverse accesorii. Sistemul EDS3060/3360 se utilizeaza ca o extensie a sistemului fix EDS470/EDS473. Caracteristici produs Sistem mobil pentru localizare a defectelor de izolatie in sisteme IT ce contin dispozitive EDS460/461 Valoarea de raspuns: EDS3060 5 mA, EDS3360 0,5 mA Display cu cristale lichide Led de alarma 2 moduri de operare: localizare defect de izolatie/masurare curent rezidual Acumulator de alimentare Set de incarcare acumulator Interfata RS-232 Clesti de masura de 20 mm / 52 mm Optional pentru EDS3060: clesti de masura de 100 mm Masurarea curentului rezidual in sisteme TN/TT: EDS3060: 10mA...10A; EDS3360: 10mA..1A
Detalii tehnice
EDS3065 / EDS3365
	Descrierea produsului Sistemele portabile EDS3065/3365 sunt localizeaza defectele rezistentei de izolatie in sisteme IT cu nulul izolat. EDS3065 se utilizeaza pentru sisteme AC 20...575V / DC 20...504V iar EDS 3365 se utilizeaza pentru sisteme AC 20...265V / DC 20...308V. Sistemul contine: evaluatorul pentru defecte de izolatie EDS165/165-3, un dispozitiv de generare curent de test PGH18.., diferite tipuri de clesti de masura precum si diverse accesorii. Caracteristici produs Sistemul mobil pentru localizare a defectelor de izolatie se foloseste pentru sisteme IT EDS3065: AC 20...575V / DC 20...504V EDS3365: AC 20...265V / DC 20...308V Valoarea de raspuns: EDS3065 5 mA, EDS3365 0,5 mA Display cu cristale lichide Led de alarma 2 moduri de operare: localizare defect de izolatie/masurare curent rezidual Acumulator de alimentare Set de incarcare acumulator Interfata RS-232 Clesti de masura de 20 mm / 52 mm Optional pentru EDS3065: clesti de masura de 100 mm Masurarea curentului rezidual in sisteme TN/TT: EDS3065: 10mA...10A; EDS3365: 10mA..1A Dispozitiv de generare curent de test
Detalii tehnice
EDS3070
	Descrierea produsului Sistemele portabile EDS3070 sunt localizeaza defectele rezistentei de izolatie in sisteme IT cu nulul izolat. Cu ajutorul unei surse de curent pot fi masurate si sisteme deconectate. Sistemul contine: evaluatorul pentru defecte de izolatie EDS165, un dispozitiv de generare a unui curent de test PGH186, diferite tipuri de clesti de masura precum si diverse accesorii. Defectele de izolatie pot fi localizate si in sisteme TN-S cu nulul tratat. Caracteristici produs Sistemul mobil pentru localizare a defectelor de izolatie pentru sisteme IT AC 42...460Hz 0...575V; DC 0...504V Localizarea rapida a defectului de izolatie Clesti de masura 20/52 mm (Optional: 115 mm) Dispozitiv de test PGH186 Curent de test variabil 10/25 mA Sursa de alimentare pentru sisteme deconectate Evaluator EDS165 Valoare de raspuns 5 mA Acumulator de alimentare (Set de incarcare acumulator) 2 moduri de operare: localizare defect de izolatie/masurare curent rezidual (AC 45...65Hz, 10mA...10A) Interfata RS-232
Detalii tehnice

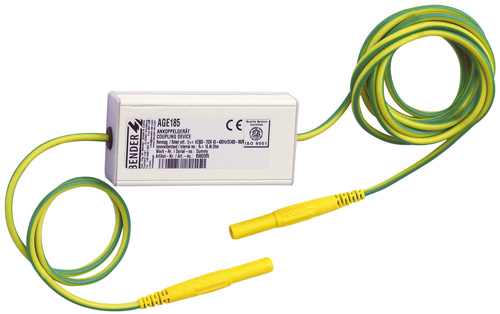

Dispozitiv de cuplare AGE185
	Descrierea produsului Sistemul mobil EDS3065 monitorizeaza sisteme IT AC, 3(N)AC, 20...575V si DC 20...504V. In combinatie cu dispozitivul de cuplare AGE185 se pot monitoriza sisteme IT pana la 790V (AC) si pana la 960V (DC).
Detalii tehnice

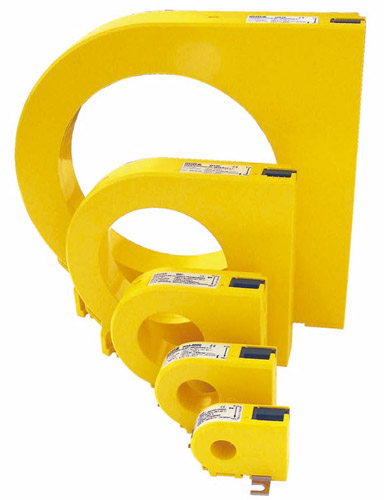

Transformatoare de masura curent pentru sisteme EDS Exista o gama foarte diversificata de transformatoare de masura curent care se folosesc in sisteme de localizare a defectelor de izolatie EDS470. Toate transformatoarele de masura curent prezentate mai jos sunt extrem de sensibile si convertesc chiar si cei mai mici curenti reziduali in semnale evaluabile. W... / W...-8000
	Descrierea produsului Transformatoarele de masura curent din seria W... si W...-8000 masoara cei mai mici curenti AC pe care ii convertesc in semnale evaluabile in combinatie cu RCM sau RCMS (dispozitive de monitorizare a curentilor reziduali) si evaluatoare. Transformatoarele de masura curent mai pot fi utilizate in combinatie cu dispozitive de localizare a defectelor de izolatie (EDS) in sisteme IT. Ele sunt concepute sa masoare curentul de test generat de dispozitivul PGH sau de A-ISOMETER®. In combinatie cu evaluatoarele din seria EDS curentul de test este convertit in semnal evaluabil. Conexiunea cu dispozitivele respective se realizeaza prin intermediul a doi conductori. Caracteristici produs Transformatoarele de masura curent W... Pentru sisteme de monitorizare a curentilor reziduali din seria RCMS460/490 Pentru dispozitive de monitorizare a curentilor reziduali din seriile RCM420, RCM460 si RCM470 Pentru sisteme de localizare a defectelor de izolatie din seriile EDS460/490 si EDS470 Transformatoarele de masura curent W...-8000 Pentru evaluatoare de defect de izolatie din seriile EDS473(E)-12, EDS474(E)-12, EDS461 si EDS491
Detalii tehnice

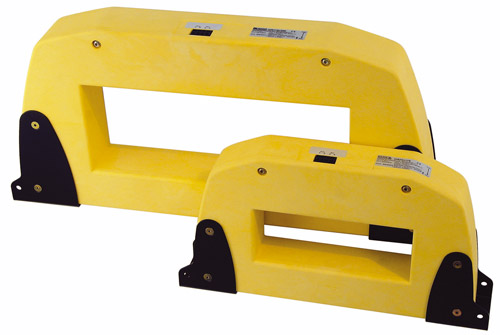

WR...
	Descrierea produsului Transformatoarele de masura curent din seria WR... (forma dreptunghiulara) masoara cei mai mici curenti AC pe care ii convertesc in semnale evaluabile in combinatie cu RCM sau RCMS (dispozitive de monitorizare a curentilor reziduali) si evaluatoare. Transformatoarele de masura curent mai pot fi utilizate in combinatie cu dispozitive de localizare a defectelor de izolatie (EDS) in sisteme IT. Ele sunt concepute sa masoare curentul de test generat de dispozitivul PGH sau de A-ISOMETER®. In combinatie cu evaluatoarele din seria EDS curentul de test este convertit in semnal evaluabil. Conexiunea cu dispozitivele respective se realizeaza prin intermediul a doi conductori. Caracteristici produs Pentru sisteme de monitorizare a curentilor reziduali din seria RCMS460/490 Pentru dispozitive de monitorizare a curentilor reziduali din seriile RCM420, RCM460 si RCM470 Pentru sisteme de localizare a defectelor de izolatie din seriile EDS460/490 si EDS470
Detalii tehnice

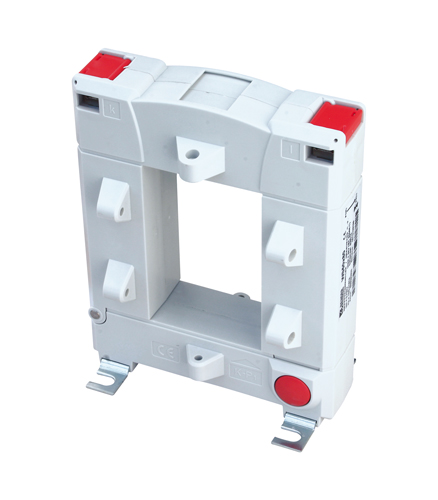

WS... / WS...-8000 (tip mobil)
	Descrierea produsului Transformatoarele mobile de masura curent din seria WS... si WS...-8000 pot fi inchise/deschise pe conductorii ce urmeaza a fi monitorizati. Avantajul acetui tip de transformatoare este ca permit deplasarea acestora in instalatiile existente. Transformatoarele de masura curent din seria W... si W...-8000 masoara cei mai mici curenti AC pe care ii convertesc in semnale evaluabile in combinatie cu RCM sau RCMS (dispozitive de monitorizare a curentilor reziduali) si evaluatoare. Transformatoarele de masura curent mai pot fi utilizate in combinatie cu dispozitive de localizare a defectelor de izolatie (EDS) in sisteme IT. Ele sunt concepute sa masoare curentul de test generat de dispozitivul PGH sau de A-ISOMETER®. In combinatie cu evaluatoarele din seria EDS curentul de test este convertit in semnal evaluabil. Conexiunea cu dispozitivele respective se realizeaza prin intermediul a doi conductori. Caracteristici produs Transformatoarele de masura curent WS... Pentru sisteme de monitorizare a curentilor reziduali din seria RCMS460/490 Pentru dispozitive de monitorizare a curentilor reziduali din seriile RCM420, RCM460 si RCM470 Pentru sisteme de localizare a defectelor de izolatie din seriile EDS460/490 si EDS470 Transformatoarele de masura curent WS...-8000 Pentru evaluatoare de defect de izolatie din seriile EDS473(E)-12, EDS474(E)-12, EDS461 si EDS491
